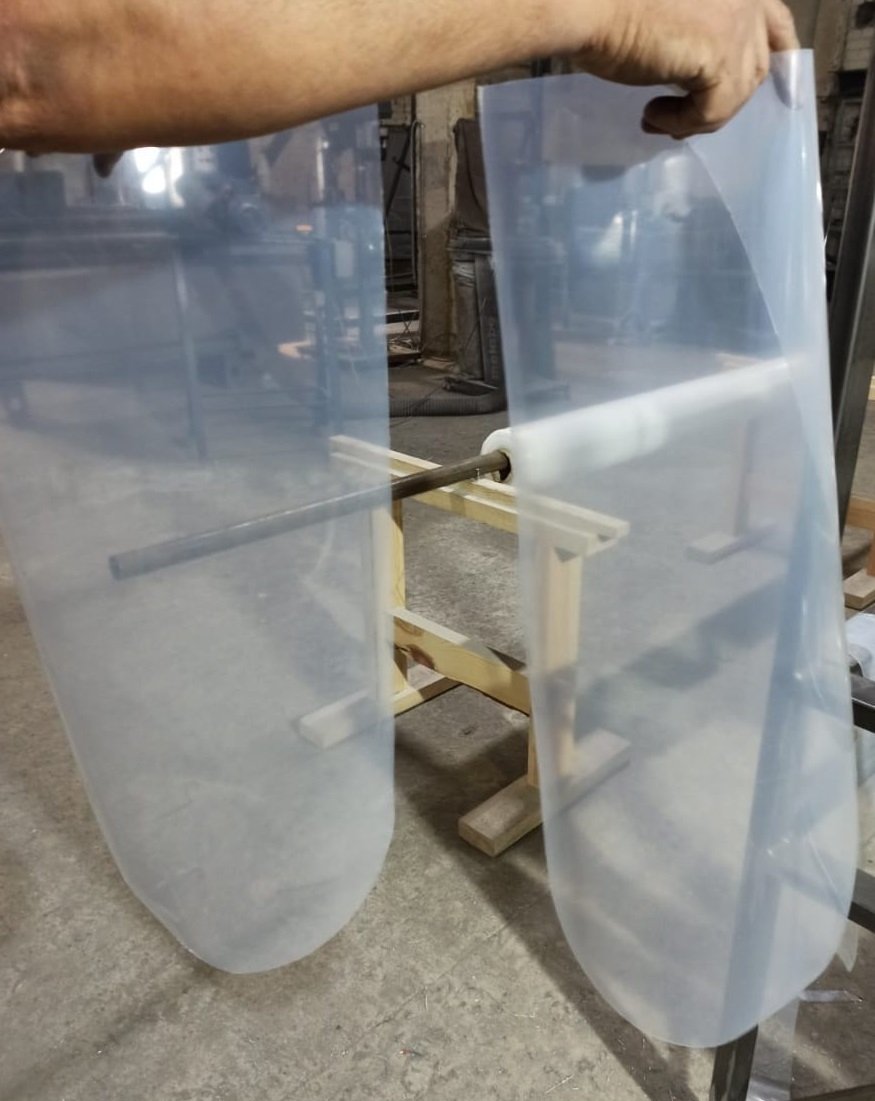

Установка призначена для виробництва вкладишів у біг-бегі типу “пляшкове горло” та суспендованих вкладишів.

Технічні характеристики лінії:

Усі параметри роботи верстата (зварювання, різання, робота пневмоприводу) регулюються.
Час циклу зварювання+вирізка відходу – до 10 секунд.
Розміри верстата довжина/ширина/висота – до 2200 х 500 х 2500 мм.
Вага верстата – до 150 кг.

Комплектація та принцип роботи

На станині встановлено блок позиціонування пари зварювально-відрізних вузлів та пари підкладок.
Блок позиціонування зварювально-відрізних вузлів забезпечує кріплення на станині двох ідентичних зварювально-відрізних вузлів та можливість їх переміщення у поперечному напрямку для отримання вкладишів різних розмірів.

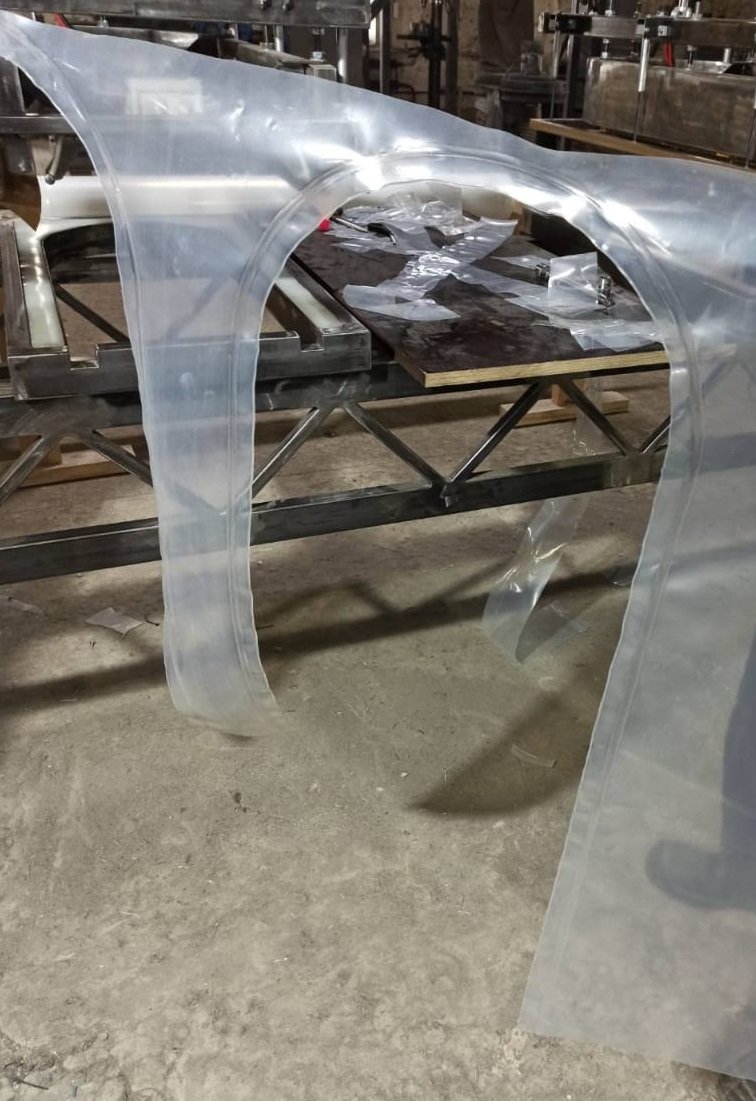

Зварювально-відрізний вузол робить зварювання U-подібного шва та вирізування відходу. Зварювання U-подібного шва забезпечується інструментом постійного нагріву, ширина шва 8 – 10 мм. Вирізка U-подібного внутрішнього контуру виконується термоімпульсним інструментом.
Управління інструментами на кожному роздільному вузлі.
Вертикальне переміщення зварювально-відрізних вузлів та зусилля зварювання проводиться за допомогою пневмоприводу.

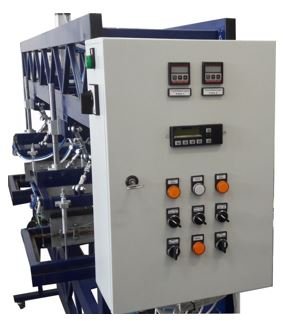

Управління параметрами зварювання: регулювання температури зварювання здійснюється за допомогою терморегулюючого пристрою, зусилля та часу зварювання – системою керування пневмоприводом.

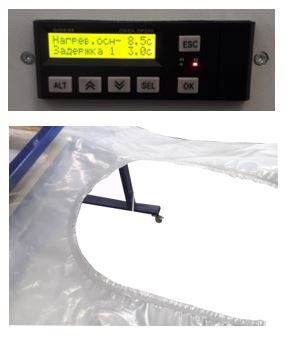

Управління параметрами терморізки: регулювання потужності, що подається на нагрівач, і часу нагріву часу – за допомогою блоку управління термоімпульсного зварювання, завдання параметрів цифрове.

Обладнання легко транспортується, монтується та обслуговується.

Додаткова інформація

Гарантія 12 місяців
Післягарантійне обслуговування
